Vanlige sveisefeil inspisert avRøntgen
Hva er de vanlige sveisefeilene ved røntgen? Vanlige loddefeil inkluderer hovedsakelig følgende: brodannelse, åpen lodding, utilstrekkelig tinn, for mye tinn, dårlig justering, hulrom, loddeperler, manglende komponenter eller pinner, etc.
Loddeforbindelsene til brikkekomponenter De viktigste vanlige brikkekomponentene er: brikkemotstander og brikkekondensatorer. Disse komponentene har kun to loddeender, og loddeforbindelseskonstruksjonen er relativt enkel. På grunn av de forskjellige kroppsmaterialene til forskjellige brikkekomponenter, kan brikkemotstandene penetreres fullstendig under røntgenstråler. Bare bly-tinn loddeforbindelsene i begge ender kan blokkere røntgenstråler; Røntgenstråler kan ikke trenge gjennom materialet, men det er umulig å bære et spesielt stoff nær katoden til en tantalkondensator, så det kan bedømmes om polariteten til tantalkondensatoren er riktig og om komponenten mangler.
Vanlige defekter på brikkekomponenter inkluderer hovedsakelig åpen lodding, loddeperler osv. Andre feil er relativt få. Generelt er disse vanlige defektene i stor grad relatert til faktorer som loddetemperaturprofil og putedesign, og kan i stor grad unngås så lenge disse vanlige defektene kan kontrolleres med rimelighet.
Det er to hovedtyper av vingeledningsenheter: QFP og SOIC. Bortsett fra blyavstanden, er loddeforbindelsesbildene de samme for begge typer. Vanligvis kvalifiserte loddeforbindelser bør ha tilstrekkelig loddehøyde i hældelen. Det skal være god loddefilet i midten av bindingsflaten i bunnen av blyet. Når det gjelder loddetinn på endene av ledningene, anses det generelt som ubetydelig da det ikke har noen vesentlig effekt på styrken til loddeforbindelsene. Basert på de tre delene av loddetinn og lengden på loddeforbindelsen, blir kvaliteten på loddeforbindelsen igjen evaluert.

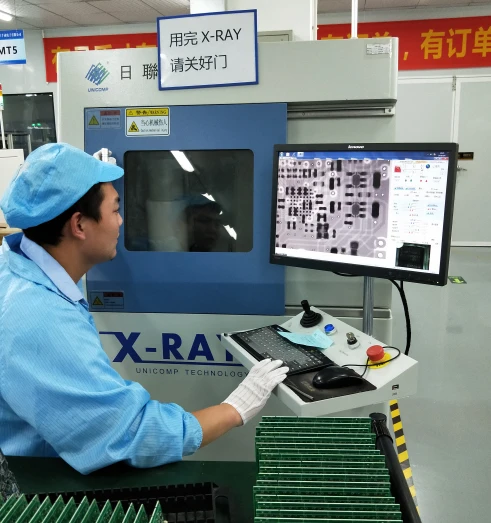

Shenzhen Baiqiancheng Electronics Co., Ltd. har 19 års erfaring med PCB-behandling, og har rik erfaring med kvalitetsstyring i produksjonsprosessen. Røntgen er nyttig for å oppdage vanlige dårlige problemer ved lodding av komponenter, og vi kan raskt gi løsninger for å sikre at PCBA til kundene er av høy kvalitet.
